Радиаторные терморегуляторыРадиаторные терморегуляторы представляют собой элементы индивидуального регулирования отопления, устанавливаемые для оптимизации теплопотребления с целью установления более комфортного климатического режима в обслуживаемых помещениях и снижения затрат на оплату энергоносителей. Регулятор поддерживает заданную температуру воздуха изменением теплоотдачи от радиатора водяного отопления. Терморегуляторы состоят из двух функциональных частей: регулировочного клапана и термостата.

Конструктивное устройство

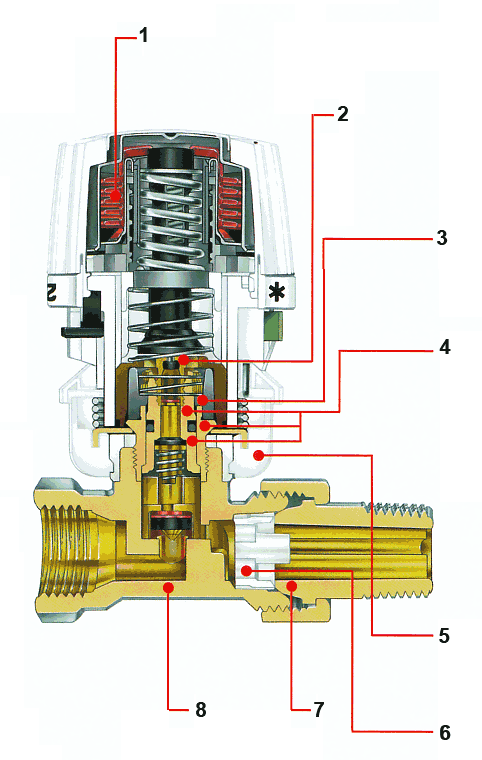

Регулировочный клапан терморегулятора представляет собой компонент запорно-регулирующей арматуры, устанавливаемый в канале трубопровода, подающего теплоноситель к отопительному прибору. Основу конструкции клапана составляет Т-образный корпус, внутреннее пространство которого спрофилировано особым образом. На входе во внутренний канал регулятора устанавливается защитная вставка, препятствующая возникновению неблагоприятного явления кавитации. Далее поток направляется в рабочую камеру, величина сечения которой изменяется благодаря наличию дросселирующего элемента, механически связанного с термостатом. Шток дросселя выведен наружу перпендикулярно оси трубопровода.

Радиаторные терморегуляторы

Радиаторные терморегуляторы

На регулировочном вентиле устанавливается термостат – элемент автоматизированного регулирования, воздействующий на клапан путем изменения положения его штока. Внутри корпуса термостата расположен сильфон – регулирующий элемент, представляющий собой объемную герметичную оболочку в форме гофрированного цилиндра. Внутренняя полость сильфона заполнена газом, меняющим свой объем в зависимости от температуры воздуха в комнате. Чтобы заранее установить радиаторный терморегулятор на заданную температуру, возможный диапазон расширения сильфона ограничивают путем подкрутки настроечной рукоятки.

Принцип работы терморегулятора

При снижении температуры воздуха в комнате происходит растяжение сильфона, воздействующего на шток регулировочного клапана. В результате перемещения штока проходное сечение увеличивается, позволяя пропускать в единицу времени большее количество циркулирующего через радиатор теплоносителя. Это дает возможность увеличить теплоотдачу радиатора, повышая тем самым температуру воздуха до заданного уровня. Ограничение нагрева обеспечивается благодаря выставлению максимального растяжения сильфона, соответствующего заданной температуре.

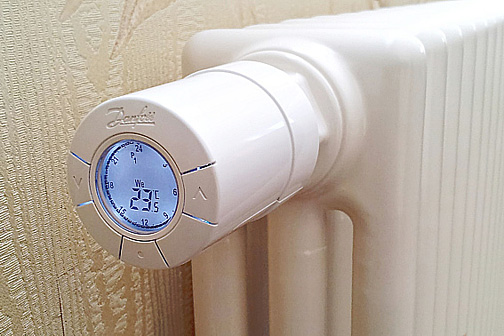

Радиаторный терморегулятор Danfoss — видео

Если воздух в помещении прогревается сверх установленного значения, управляющий сильфон сжимается, уменьшая золотниковое сечение. Происходит обратный процесс, результатом которого является снижение температуры в комнате до заданной в результате установки настроечной рукоятки на определенное значение. Чувствительный элемент (сильфон) быстро реагирует на изменение температуры, благодаря чему ее колебания являются незначительными и не вызывают у человека ощутимого дискомфорта.

Производители терморегуляторов устанавливают ход штока, достаточный для точной и плавной регулировки температуры. Срок службы таких устройств может достигать более 20 лет.
