Винтовые сваи для фундамента

Винтовые сваи в строительстве фундаментов домов применяются относительно недавно, однако в последние годы снискали большую популярность. Ранее такая технология применялась при строительстве объектов, расположенных на нестабильных грунтах, например в прибрежной зоне. Чем же обусловлен такой выбор?

  • винтовой фундамент не требует приведения бетонных работ;
  • возможность формирования фундамента в местностях, почвы которых насыщены влагой, либо заболочены;
  • возможность проведения работ без ограничений по сезонности;
  • сокращение сроков проведения работ.

Виды винтовых свай

Форма и характеристики винтовых свай напрямую связаны с нагрузкой, которую они будут нести. Если речь идет о небольшом строении, то сваи малого диаметра могут закручиваться даже руками, в случае же крупных строений применяется специальный механизм. На рисунке, приведенном ниже, можно увидеть варианты винтовых свай.

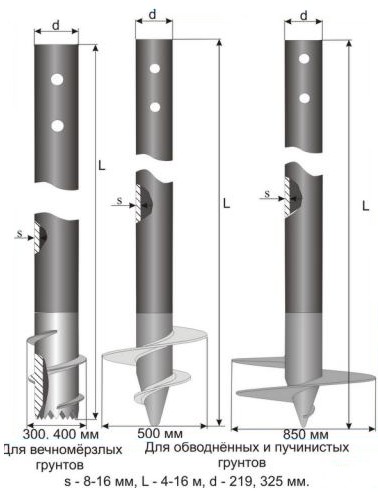

Варианты винтовых свай

Варианты винтовых свай

Какие нужны параметры для расчета винтовых свай

Для правильного выборы того или иного вида свай необходимо обладать двумя важными характеристиками:

  1. Характеристика строения — этот параметр скажет нам о нагрузке, которую предстоит выдерживать фундаменту в процессе его эксплуатации. Следует учесть, что для полноты картины при расчете данной характеристики следует учитывать не только вес собственно здания, а и всего того, что будет в нем (коммуникации, оборудование, мебель);
  2. Характеристика почвы — в данном случает следует принять во внимание результаты пробного бурения почвы, глубина которого должна быть не менее двух с половиной метров и обязательно должна преодолеть границу промерзания. Также важно проводить эту процедуру в весеннее время, поскольку можно будет учесть грунтовые воды.

Расчет свайно винтового фундамента — примеры и видео

Технология расчет фундамента из винтовых свай базируется не только на приведенных выше характеристиках, а также и следующих правилах:

  • Сваи располагаются по углам строения и в местах стыковки с внутренними стенами;
  • минимальное расстояние между сваями не должно превышать трех метров.

Ниже приводится примет типового расчет числа свай для двух вариантов домов:

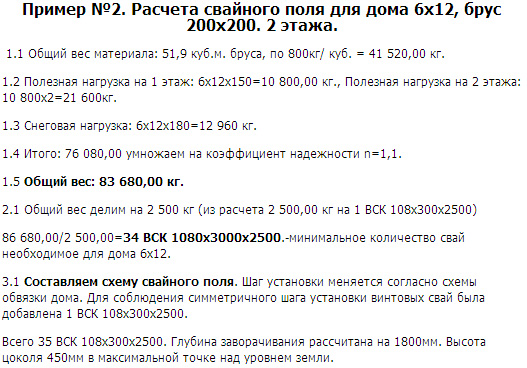

Свайное поле для 1-этажного дома размером 6*12 м

Свайное поле для дома 6-12 м

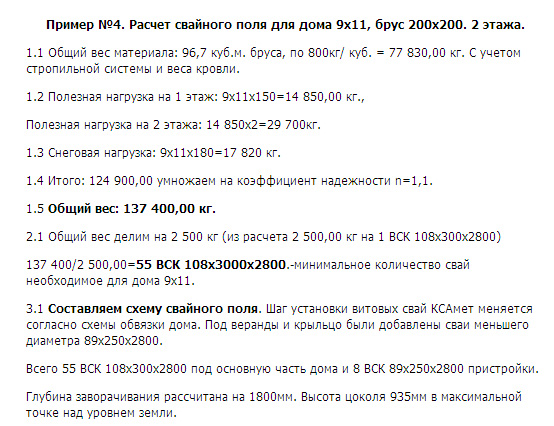

Свайное поле для 2-этажного дома размером 9*11 м (брус)

Свайное поле для дома 9-11 м

Для закрепление понимая процесса предлагаем также посмотреть видео о расчете свайного фундамента.

Этапы строительства винтового фундамента

  1. Первым делом необходимо снять слой чернозема на предполагаемом участке и установить колышки, между которыми будут натянуты шнуры, повторяющие контуры фундамента;
  2. Производится процесс вкручивания свай согласно предварительному расчету. Как правило, с этой работой может справиться три человека — двое закручивают сваю, а один контролирует вертикаль;
  3. После окончания процесса вкручивания необходимо сделать общую горизонталь для всех свай, другими словами обрезать их по одному уровню.
  4. Залить внутренность винтовой сваи бетоном марки М500.
  5. Приварить к торцу свай посадочную площадку;
  6. Загрунтовать грунтом эти площадки (например грунт ГФ-021);
  7. Укрепить на площадках несущие балки.

В приведенном ниже видео можно увидеть описанный процесс своими глазами.
